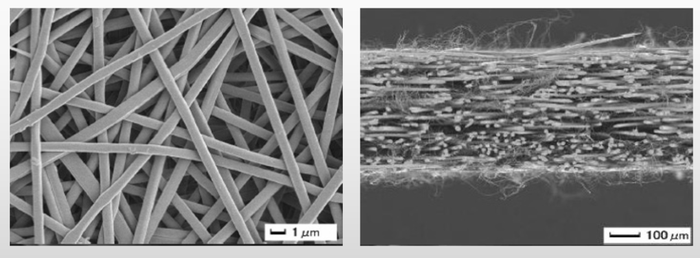

锂离子电池隔膜技术路线及发展 合成纤维制造的视角

引言\n\n锂离子电池作为当前最重要的电化学储能器件之一，已广泛应用于消费电子、电动汽车和电网储能领域。在电池的四大主材（正极、负极、电解液、隔膜）中，隔膜虽不直接参与电化学反应，却起着隔离正负极、防止短路、提供离子传输通道的关键作用。隔膜的性能直接决定了电池的安全性和倍率性能。从制造工艺来看，隔膜属于典型的高分子功能膜材料，其技术路线与合成纤维制造技术紧密交叉，尤其是聚烯烃微孔膜的制备大量借鉴了纤维成型与拉伸取向的工业经验。本文系统梳理锂离子电池隔膜的主要技术路线，分析其与合成纤维制造的关联，并展望未来发展趋势。\n\n### 一、隔膜的基本性能要求\n\n理想的锂离子电池隔膜应满足以下要求：\n\n1. 化学与电化学稳定性：不与电解液及电极材料反应，在充放电电位下保持惰性。\n2. 热稳定性：熔点高、热收缩小（通常要求150℃下热收缩率低于5%），防止高温下隔膜熔断导致内短路。\n3. 机械强度：具备足够的拉伸强度与穿刺强度，能够抵抗枝晶刺穿和卷绕过程中的机械应力。\n4. 孔隙率与孔径：孔隙率通常为40%~60%，孔径在数十纳米至数百纳米之间，保证离子导通并阻止颗粒穿越。\n5. 润湿性与电解液亲和性：对电解液具有良好的浸润能力，有利于降低界面阻抗。\n6. 厚度均匀性：超薄化趋势下（目前主流为5~16 μm），厚度偏差需严格控制。\n\n这些要求决定了隔膜必须以特种聚合物为基体，通过精密加工形成微孔结构。\n\n### 二、主流技术路线：聚烯烃隔膜\n\n目前商业化锂离子电池隔膜超过90%为聚烯烃隔膜，主要包括聚乙烯（PE）、聚丙烯（PP）及其多层复合膜。其制备工艺分为干法和湿法两大路线。\n\n#### 2.1 干法单向拉伸工艺\n\n干法工艺源于合成纤维中的熔融纺丝-拉伸致孔技术。具体流程为：将PE或PP树脂熔融挤出成前驱膜，在高温下进行退火处理以完善片晶结构，然后进行低温拉伸和高温拉伸，利用晶区与非晶区力学性能差异，使非晶区发生剥离形成微孔，最后热定型固定孔结构。\n\n干法工艺的优点在于：\n- 孔径分布较窄，且无造孔剂残留，环保性好；\n- 熔点较高的PP隔膜耐温性优异；\n- 工艺横纵向拉伸各有取向，机械强度较高。\n\n不足之处在于：孔径与孔隙率调控范围有限，难以制备更薄的隔膜，且横向强度相对较低。干法隔膜主要用于动力电池领域（如磷酸铁锂电池），代表企业包括Celgard、沧州明珠等。\n\n#### 2.2 湿法双向拉伸工艺\n\n湿法工艺又称热致相分离法，是目前高端隔膜的主流路线。其核心技术借鉴了合成纤维中的溶液纺丝和相分离成膜原理。流程为：将超高分子量聚乙烯（UHMWPE）与石蜡油、白油等成孔剂混合，在高温下形成均一溶液，通过模头挤出成膜，随后冷却发生液-液相分离或固-液相分离，成孔剂以微滴形式分散在基体中。之后进行双向拉伸，萃取去除成孔剂，干燥并热定型，得到微孔膜。\n\n湿法工艺的优势包括：\n- 孔径更小且分布均匀（50~100 nm），更适合高能量密度电池；\n- 可制备超薄隔膜（5~9 μm），满足消费电子和高端动力电池需求；\n- 孔隙率和透气性调控范围宽，离子电导率高。\n\n其缺点在于：工艺流程长、投资大，需要处理萃取剂（如二氯甲烷）的回收和环保问题；隔膜的热稳定性偏弱（PE熔点约135℃）。通过涂覆陶瓷或芳纶层已显著改善耐热性能。湿法隔膜企业包括旭化成、东丽、恩捷股份等。\n\n#### 2.3 多层复合隔膜\n\n为了兼顾机械强度与热 stability，PP/PE/PP三层复合隔膜被广泛使用。PE层作为闭孔层，在温度升高时率先熔化闭孔，切断离子传输，而PP层维持骨架完整，提供热关断效应。此类设计极大提升了电池的安全性能。\n\n### 三、合成纤维制造技术在隔膜领域的应用\n\n隔膜与合成纤维制造的内在关联主要体现在以下几个方面：\n\n1. 原料聚合与改性：隔膜用UHMWPE与高性能纤维（如超高分子量聚乙烯纤维）同源，其聚合工艺和分子量控制直接影响隔膜的力学性能。\n2. 拉伸致孔技术：干法隔膜的单轴/双轴拉伸工艺与聚丙烯纤维、聚酯纤维的拉伸取向结晶原理一致。通过控制拉伸比、温度和速率，可以调控片晶分离程度和微孔形态。\n3. 纺丝与成网技术：新兴的静电纺丝纳米纤维隔膜借鉴了非织造布技术，将聚合物溶液或熔体通过高压静电场拉伸为纳米纤维，沉积成毡，具有高孔隙率和优异的电解液浸润性。\n4. 后处理与复合：纤维制造中的热定型、表面涂覆、等离子处理等技术被移植到隔膜改性中，如陶瓷涂层、PVDF涂层和芳纶涂覆，以提高热稳定性和机械强度。\n\n### 四、新型隔膜技术路线\n\n#### 4.1 陶瓷涂覆隔膜\n\n在聚烯烃基膜上涂覆纳米陶瓷颗粒（如Al₂O₃、SiO₂、勃姆石）和粘结剂，形成耐热层。陶瓷颗粒可提高隔膜的破膜温度至180℃以上，降低热收缩，同时改善电解液亲和性。这种方法已成为动力电池隔膜的标准配置，技术层面与纤维材料的表面涂覆和复合材料制备相匹配。\n\n#### 4.2 芳纶涂覆及全芳纶隔膜\n\n芳纶具有优异的耐热性（分解温度>400℃）和机械强度。将芳纶涂覆于聚烯烃隔膜或直接制备全芳纶隔膜，可在保持薄厚的同时提供极高的安全性。芳纶纤维本身即为合成纤维的重要品类，其制膜过程与芳纶纤维的湿法纺丝工艺高度相关。\n\n#### 4.3 静电纺丝纳米纤维隔膜\n\n通过静电纺丝制备的PVDF、PVDF-HFP、PAN、PI等纳米纤维隔膜，孔隙率可达80%以上，吸液率高，离子电导率优越。但该技术尚存机械强度低、规模化困难等问题，可视为先进纤维制造在电池领域的延伸。\n\n#### 4.4 生物质与可持续隔膜\n\n纤维素、甲壳素等生物质材料因可再生、环境友好而受到关注，通过相分离或纳米纤维重构可以制备隔膜。并且生物质纤维制造可以利用成熟的人造纤维工业\[7\]，如粘胶法制备纤维素纤维的产线可改造成隔膜产线。\n\n### 五、发展趋势与展望\n\n1. 超薄化与高安全性并重：5 μm以下隔膜的批量稳定制备将是核心挑战。同时需要通过涂覆、复合、改性使安全性满足动力电池要求。\n2. 适配高能量密度电池：随着高镍三元、硅碳负极和锂金属负极的应用，隔膜需具备更好的抗氧化性和抑制枝晶能力。固态电解质膜的发展也可能取代传统隔膜，但目前仍需较长时间。\n3. 合成纤维技术的融合深化：未来隔膜制造将进一步借鉴纤维领域的最新成果，如纳米纤维、取向纳米纤维、多级结构纤维等，实现结构和功能的协同优化。\n4. 绿色制造：湿法隔膜的萃取剂回收、干法隔膜的能耗降低、生物基材料的应用将是实现“双碳”目标的关键。\n5. 智能化与在线检测：利用机器视觉、人工智能和过程分析技术对隔膜孔结构、缺陷进行在线监控，将大幅提升良率并降低成本。\n\n### 结论\n\n锂离子电池隔膜技术路线的演进与合成纤维制造紧密交织。干法和湿法工艺在拉伸取向和相分离原理皆源于纤维产业的知识积累，涂覆、纺丝等新兴技术更是直接嫁接纤维成果。提升隔膜性能将在超高强度、薄型、耐热、功能化等方向持续推进。通过产学研协同，坚持跨学科融合，国产隔膜不仅能在规模上继续领跑，也必将在高端技术上实现突破，支撑我国新能源产业的健康、安全发展。\n\n参考文献（示意）\n\[1\] 吴宇平, 等. 锂离子电池：任重道远的终极电池. 化学工业出版社.\n\[2\] Arora P, Zhang Z. Battery Separators. Chem. Rev., 2004, 104(10): 4419-4462.\n\[3\] 沈晓璐, 等. 锂离子电池隔膜的制备技术及[J]. 高分子材料科学与工程.\n
